【仕様バリエーション】
- 標準AFD-2950
- AFD-2750-K(直付／薄扉用吊り車)
- ソフトクローズ[FC-2950-K-H]
- 2wayソフトクローズ[FCX-2950-K]
- 2wayソフトクローズ
ロングストローク[FCX-2950-K-H-L]
金具の使用場所
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- 「2wayソフトクローズ上部吊り車」1つで、開閉どちら側でも枠より約90mm手前で、ソフトクローズが作動します
- 戸先側のみ、戸の跳ね上がり抑制機能を搭載しています
| 引戸の総質量 | 30kg以下（引戸1枚） |
|---|---|
| 引戸の厚さ | 24ｍｍ以上 |
| 引戸の幅 | 590mm以上 |
| 使用温度範囲 | 5℃～40℃ |
| クローズ速度調整 | 調整できません |
※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。
標準使用例
| 部品 | 1本引き | 2本引違い | |
|---|---|---|---|
| 上部レール ※どちらか選択 |
①AFD-1500 ①AFD-1300(掘込用ツバ付) |
1本 | 2本 |
| ソフトクローズ側 上部吊り車 |
②FCX-2950-K-H-L ③FC-318 |
1セット | 2セット |
| 上部吊り車 | ④AFDｰ2950-K | 1ヶ | 2ヶ |
| 下部ガイド | ⑤FG-100S | 1ヶ | 2ヶ |
| 下溝用ガイドレール | ⑥FG-210 | 1本 | 2本 |
①上部レール AFD-1500
①掘込用(ツバ付)上部レール AFD-1300

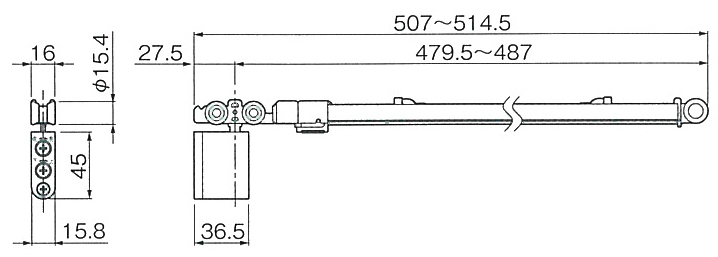

②2wayソフトクローズ上部吊り車 FCX-2950-K-H-L／③トリガー FC-318
戸を吊ったままの状態で、戸の上下前後調整ができます。
FC-318はFCX-2950-K-H-Lに添付されています。レール内に取付け、ソフトクローズを作動させます。
④上部吊り車(金属ベアリング入) AFD-2950-K
戸を吊ったままの状態で、戸の上下前後調整ができます。
AFD-2950-Kは金属ベアリング入りですので走行がより滑らかです。
⑤下部ガイド FG-100S
戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。
⑥下溝用ガイドレール FG-210 1000mm
FG-100S専用ガイドレールです。
