【仕様バリエーション】
- ATOM AFDシステム 標準AFD-2950はこちら
- ATOM AFDシステム AFD-2750-K(直付／薄扉用吊り車)はこちら
- ATOM AFDシステム ソフトクローズ[FC-2950-K-H]はこちら
- ATOM AFDシステム 2wayソフトクローズ[FCX-2950-K]はこちら
- ATOM AFDシステム 2wayソフトクローズ ロングストローク[FCX-2950-K-H-L]はこちら
金具の使用場所
使用条件
- 一般住宅屋内用木製引戸(浴室には使用できません)
- AFD SYSTEMのスタンダードなシリーズです。
- 上下前後調整機構、キャッチ対応です。
| 引戸の総質量 | AFD-2950-K 30kg以下(引戸1枚) |
|---|---|
| 引戸の厚さ | 24ｍｍ以上 |
※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。
標準使用例
| 部品 | 1本引き | 2本引違い | |||
|---|---|---|---|---|---|
| A | B | A | B | ||
| 上部レール ※どちらか選択 |
①AFD-1500 ①AFD-1300(掘込用ツバ付) |
1本 | 1本 | 2本 | 2本 |
| 上部吊り車(金属ベアリング入) | ②AFD-2950-K | 2ヶ | 2ヶ | 4ヶ | 4ヶ |
| キャッチ ※どちらか選択 |
③AFD-3100(後付け可能) | - | 2ヶ | - | 4ヶ |
| ③AFD-3001 | 2ヶ | - | 4ヶ | - | |
| カバー | ④AFD-2950用カバー | 2ヶ | - | 4ヶ | - |
| 下部ガイド | ⑤FG-100S | 1ヶ | 1ヶ | 2ヶ | 2ヶ |
| 下溝用ガイドレール | ⑥FG-210 | 1本 | 1本 | 2本 | 2本 |
①上部レール AFD-1500

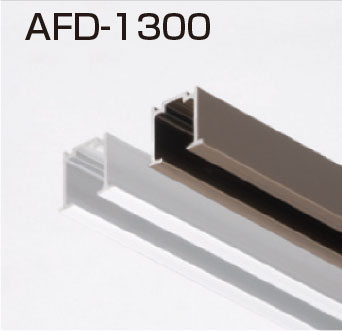

①掘込用(ツバ付)上部レール AFD-1300
②上部吊り車(金属ベアリング入) AFD-2950-K
戸を吊ったままの状態で、戸の上下前後調整ができます。
AFD-2950-Kは金属ベアリング入りですので走行がより滑らかです。
③キャッチ AFD-3100(後付け可能)
レール取付け後に、後付けできます。戸を開ききった(閉じきった)際に、戸が縦枠に当たる納まりで使用できます。

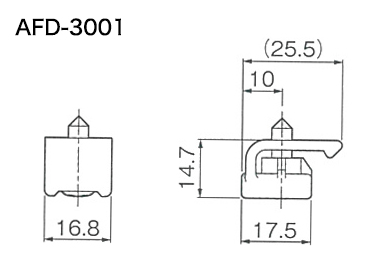

③キャッチ AFD-3001／④AFD-2950用カバー
上部レール端部に取り付けます。レールが斜めに施工されて戸が自然に動いてしまう現象を緩和します。
必ずAFD-2950用カバーと一緒にご使用ください。
⑤下部ガイド FG-100S
戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。
⑥下溝用ガイドレール FG-210 1000mm
FG-100S専用ガイドレールです。
