【仕様バリエーション】

金具の使用場所

AFDシステム ソフトクローズ

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 戸が閉まる約50mm手前でソフトクローズが作動します
  • 戸の跳ね上がり抑制機能を搭載しています
  • ソフトクローズ上部吊り車を戸先と戸尻の両方に取り付けることもできます
引戸の総質量 30kg以下(引戸1枚)
引戸の厚さ 24mm以上
引戸の幅 両側:740mm以上
片側:440mm以上
使用温度範囲 5℃~40℃
クローズ速度調整 調整できません

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

標準使用例

AFDシステム ソフトクローズ

部品 1本引き 2本引違い
上部レール
※どちらか選択
①AFD-1500H
①AFD-1300H(掘込用ツバ付)
1本 2本
ソフトクローズ側
上部吊り車
②FC-2950-K-H
③FC-310
1セット 2セット
上部吊り車(金属ベアリング入) ④AFDー2950-K 1ヶ 2ヶ
下部ガイド ⑤FG-100S 1ヶ 2ヶ
下溝用ガイドレール ⑥FG-210 1本 2本

片側に、FC-310(トリガー)取付け用φ5.5穴加工済みレールです。

AFD-1500H

AFD-1500H

レール長さ:1820mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
AFD-1500H シルバー 1 1,350円
AFD-1500H アンバー 1 1,455円

片側に、FC-310(トリガー)取付け用φ5.5穴加工済みレールです。

AFD-1300H

AFD-1300H

レール長さ:1820mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
AFD-1300H シルバー 1 1,350円
AFD-1300H アンバー 1 1,455円


戸を吊ったままの状態で、戸の上下前後調整ができます。

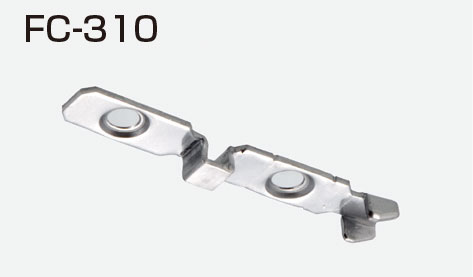

FC-310はFC-2950-K-Hに添付されています。レール内に取付け、ソフトクローズを作動させます。

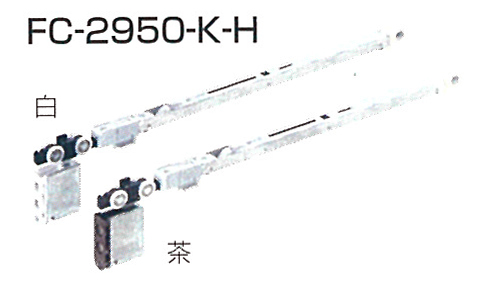

FC-2950-K-H

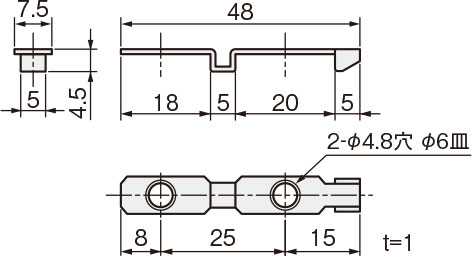

FC-310
[材 質]ステンレス鋼
[添付ねじ]+パーチビス D6皿4×25 2本

ベアリング 金属ベアリング
材 質 本 体:POM、PA66複合材、鋼、ステンレス鋼
カップ:亜鉛合金
車 輪:POM、鋼
仕上げ ホルダー部:茶、白
跳ね上がり抑制部:グレー
結合ねじ +皿小ねじ4×15 1本
添付ねじ +なべタッピンねじ 3.5×30 2本
商品名 入数 価格 購入数
FC-2950-K-H 茶色+FC-310 1 4,342円
FC-2950-K-H 白色+FC-310 1 4,394円


FC-2950-K-H FC-310

戸を吊ったままの状態で、戸の上下前後調整ができます。
AFD-2950-Kは金属ベアリング入りですので走行がより滑らかです。

AFD-2950-K

AFD-2950-K

ベアリング 金属ベアリング
材 質 本 体:POM、PA66複合材、鋼
カップ:亜鉛合金
車 輪:POM、鋼(AFD-2950-K)
仕上げ 茶、白
結合ねじ +皿小ねじ4×15 1本
添付ねじ +なべタッピンねじ3.5×30 2本
商品名 入数 価格 購入数
AFD-2950-K(金属ベアリング入) 茶色 1 1,336円
AFD-2950-K(金属ベアリング入) 白色 1 1,388円


戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。

FG100S

AFD-600
[材 質]鋼、[仕上げ]クロメート

材 質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 +六角(対辺7)タッピングねじ4×16 2本
商品名 入数 価格 購入数
FG-100S 1 312円
専用工具AFD-600 1 115円

FG-100S AFD-600

FG-100S専用ガイドレールです。

FG-210
1000mm

FG-210

材 質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名 入数 価格 購入数
FG-210 1 1,092円
