【仕様バリエーション】

金具の使用場所

HRシステム 標準HR-292-K

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • HR SYSTEMのスタンダードなシリーズです。
  • 上下前後調整機構、キャッチ対応です。
引戸の総質量 40kg以下(引戸1枚)
引戸の厚さ 24mm以上

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

標準使用例

HRシステム 標準HR-292-K

部品 1本引き 2本引違い
A B A B
上部レール
※どちらか選択
@HR-150
@HR-130
1本 1本 2本 2本
上部吊り車(金属ベアリング入) AHR-292-K 2ヶ 2ヶ 4ヶ 4ヶ
キャッチ BHR-311 - 2ヶ - 4ヶ
カバー CHR-292-C 2ヶ - 4ヶ -
下部ガイド DFG-100S 1ヶ 1ヶ 2ヶ 2ヶ
下溝用ガイドレール EFG-210 1本 1本 2本 2本

HR-150

HR-150

レール長さ:1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー、ホワイト
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
HR-150 シルバー 1 2,080円
HR-150 アンバー 1 2,185円
HR-150 ホワイト 1 2,705円

HR-130

HR-130

レール長さ:1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
代引き不可
商品名 入数 価格 購入数
HR-130 シルバー 1 2,600円
HR-130 アンバー 1 2,705円


戸を吊ったままの状態で、戸の上下前後調整ができます。

HR-292-K-K

HR-292-K-K

ベアリング 金属ベアリング
材 質 本 体:PA66、PBT、鋼
カップ:亜鉛合金
車 輪:POM、鋼
仕上げ DG色、ホワイト
添付ねじ +なべタッピンねじ 3.5×25 3本
商品名 入数 価格 購入数
HR-292-K(金属ベアリング入) DG色 1 2,175円
HR-292-K(金属ベアリング入) 白色 1 2,225円


レール取付け後に、後付けできます。戸を開ききった(閉じきった)際に、戸が縦枠に当たる納まりで使用できます。
左右引分の中央部に取付ける場合は、レールにHR-150を使用し、レール内ストッパーHR-375を併用してください。

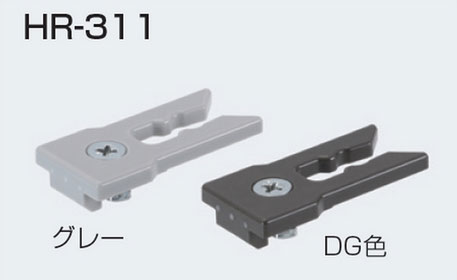

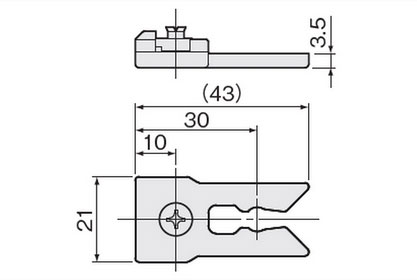

HR-311

HR-311

材 質 POM
仕上げ DG色、グレー
商品名 入数 価格 購入数
HR-311 DG色 1 200円
HR-311 グレー 1 200円

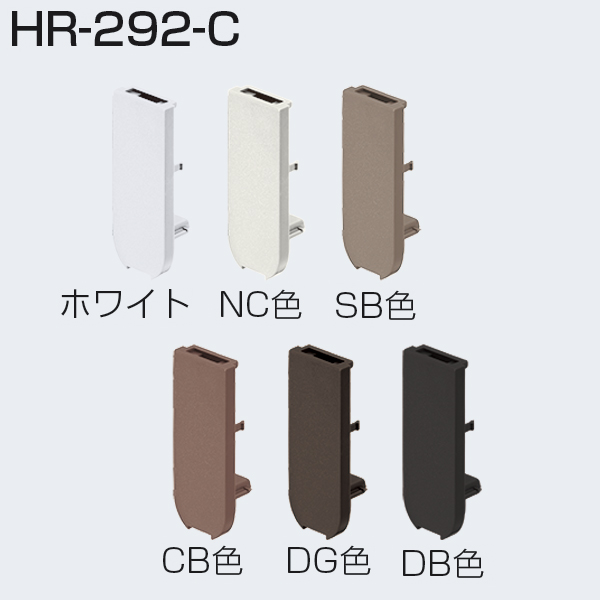

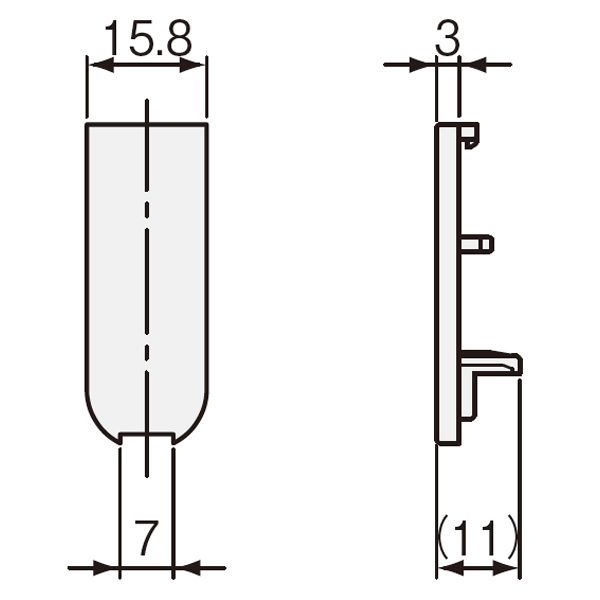

HR-292-C

HR-292-C

材 質 ABS
仕上げ DG色、ホワイト、NC色、SB色、CB色、DB色
商品名 入数 価格 購入数
HR-292-C DG色 1 88円
HR-292-C ホワイト 1 88円
HR-292-C NC色 1 88円
HR-292-C SB色 1 88円
HR-292-C CB色 1 88円
HR-292-C DB色 1 88円

戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。

FG100S

FG100S

AFD-600
[材 質]鋼、[仕上げ]クロメート

材 質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 +六角(対辺7)タッピングねじ4×16 2本
商品名 入数 価格 購入数
FG-100S 1 285円
専用工具HR-600 1 115円

FG-100S専用ガイドレールです。

FG-210
1000mm

FG-210

材 質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名 入数 価格 購入数
FG-210 1 990円
