【仕様バリエーション】

金具の使用場所

HRシステム ソフトクローズ

使用条件

  • 一般住宅屋内用木製引戸(浴室には使用できません)
  • 戸が閉まる手前でソフトクローズが作動します。
  • 戸の跳ね上がり抑制機能を搭載しています。
  • 戸先側と戸尻側に1セットずつ取付けて、開閉両方に使用することもできます。(最小戸幅=790mm)
引戸の総質量 30kg以下(引戸1枚)
引戸の厚さ 24mm以上
使用温度範囲 5℃~40℃
クローズ速度調整 調整できません

※前後調整付きの吊り車を使用する場合は、他の吊り車や下部ガイドも前後調整付きに統一してご使用ください。

標準使用例

HRシステム ソフトクローズ

部品 1本引き 2本引違い
上部レール
※どちらか選択
①HR-150H
①HR-130H
1本 2本
ソフトクローズ側
上部吊り車
②FC-292-K-H
③FC-310
1セット 2セット
上部吊り車(金属ベアリング入) ④HRー292-K 1ヶ 2ヶ
下部ガイド ⑤FG-100S 1ヶ 2ヶ
下溝用ガイドレール ⑥FG-210 1本 2本

片側に、FCX-292-K-H・FC-292-K-H用トリガー取付け用φ5.5穴加工済みレールです。

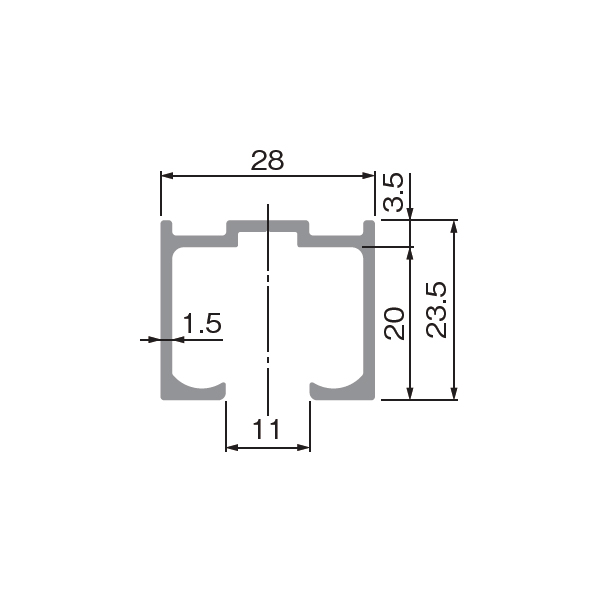

HR-150H

HR-150H

レール長さ:1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
HR-150H シルバー 1 2,130円
HR-150H アンバー 1 2,235円

トリガー取付け用穴加工済みレールです。片側に、FCX-292-K-H・FC-292-K-H用トリガー取付け用φ5.5穴加工済みレールです。

HR-130H

HR-130H

レール長さ:1800mm

材質 アルミ押出し材
仕上げ シルバー、アンバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 300mm
代引き不可
商品名 入数 価格 購入数
HR-130H シルバー 1 2,652円
HR-130H アンバー 1 2,755円

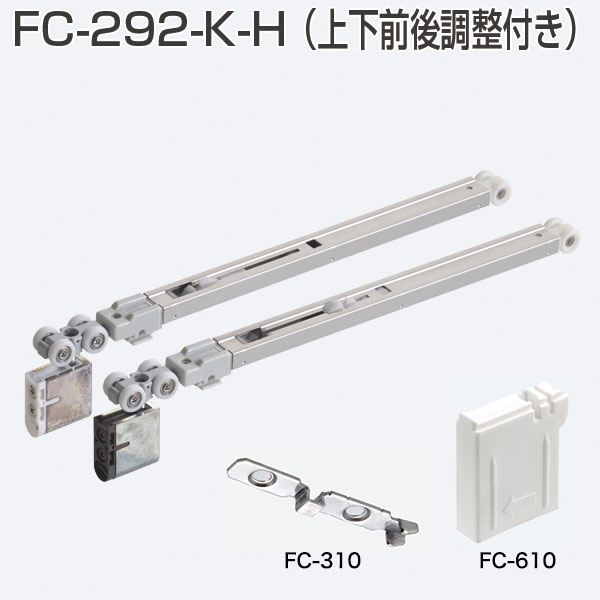

HRシリーズ FC-292-K-H ソフトクローズ上部吊り車 (上下前後調整付き)
戸を吊ったままの状態で、FC-292-K-Hは戸の上下前後調整ができます。
FC-310はFC-292-K-Hに添付されています。レール内に取付け、ソフトクローズを作動させます。

FC-292-K-H

FC-310

ベアリング 金属ベアリング
材 質 本 体:PA66、PBT、鋼、ステンレス鋼
カップ:亜鉛合金
車 輪:POM、鋼
仕上げ ホルダー部:DG色、ホワイト
跳ね上がり抑制部:グレー
添付ねじ +なべタッピンねじ 3.5×25 3本
商品名 入数 価格 購入数
FC-292-K-H DG色+FC-310 1 7,900円
FC-292-K-H ホワイト+FC-310 1 7,960円


戸を吊ったままの状態で、戸の上下前後調整ができます。

HR-292-K-K

HR-292-K-K

ベアリング 金属ベアリング
材 質 本 体:PA66、PBT、鋼
カップ:亜鉛合金
車 輪:POM、鋼
仕上げ DG色、ホワイト
添付ねじ +なべタッピンねじ 3.5×25 3本
商品名 入数 価格 購入数
HR-292-K(金属ベアリング入) DG色 1 2,175円
HR-292-K(金属ベアリング入) 白色 1 2,225円


戸と接する部品が回転するため、戸の開閉をスムーズにします。
FG-210(下溝用ガイドレール)と組み合わせて使用します。
前後調整には専用工具AFD-600が必要になります。

FG100S

FG100S

AFD-600
[材 質]鋼、[仕上げ]クロメート

材 質 鋼、SUS430、POM
仕上げ スズコバルトメッキ、白
添付品 +六角(対辺7)タッピングねじ4×16 2本
商品名 入数 価格 購入数
FG-100S 1 285円
専用工具AFD-600 1 115円

FG-100S専用ガイドレールです。

FG-210
1000mm

FG-210

材 質 アルミ押出し材
仕上げ シルバー
ねじ穴 φ5.5穴、φ7.5皿
ねじ穴間隔 穴数4
両端より30mm、約313mm間隔
商品名 入数 価格 購入数
FG-210 1 990円
