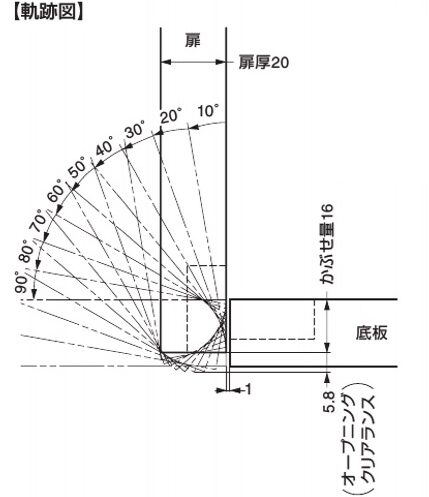

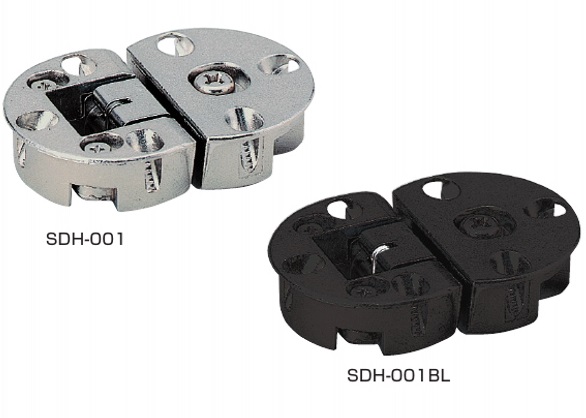

LAMP ドロップ丁番 SDH-001



材料	亜鉛合金
適応かぶせ量	14～16mm
推奨扉厚	16～20mm
開角度	90度
カップ径	φ35

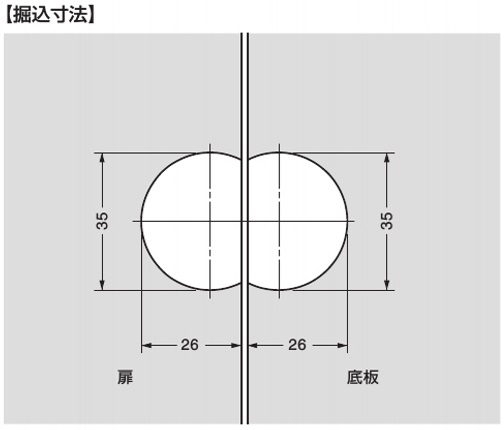

堀込深さ	12mm
推奨ねじ	なべ頭タッピンねじ3×13

• 3方向調節式

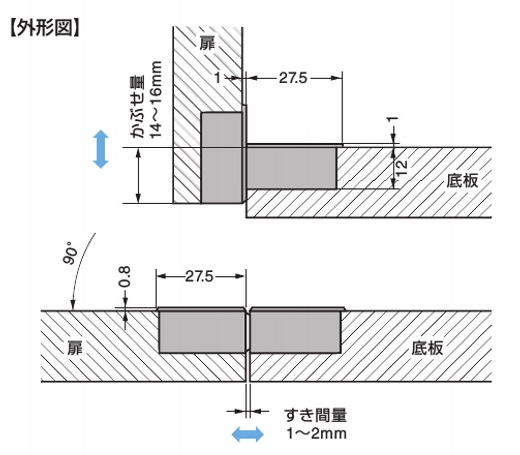

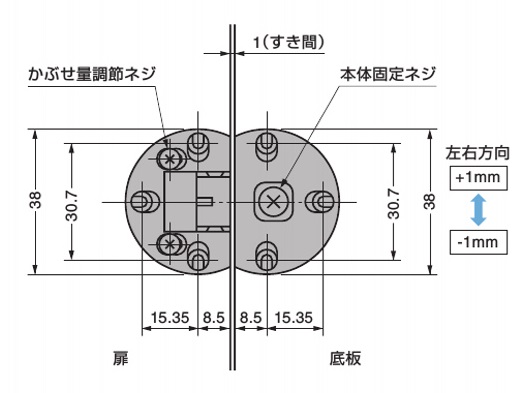

• かぶせ量調節ねじを緩めると､かぶせ量は14～16mmに調節することができます。
• 本体固定ねじを緩めると、すき間を1mm多くしたり左右調節が±1mmの範囲で行えます。
• ライティングデスク用扉､特に、SDS-100、NSDX-10タイプステーとの併用に最適です。

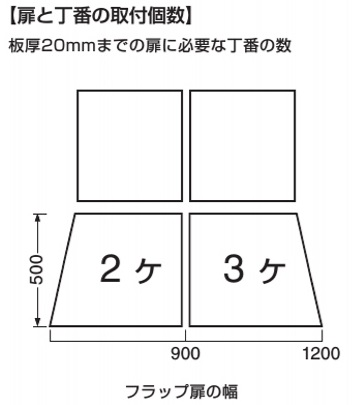

• 丁番は扉1枚に対し2ヶ必要です。

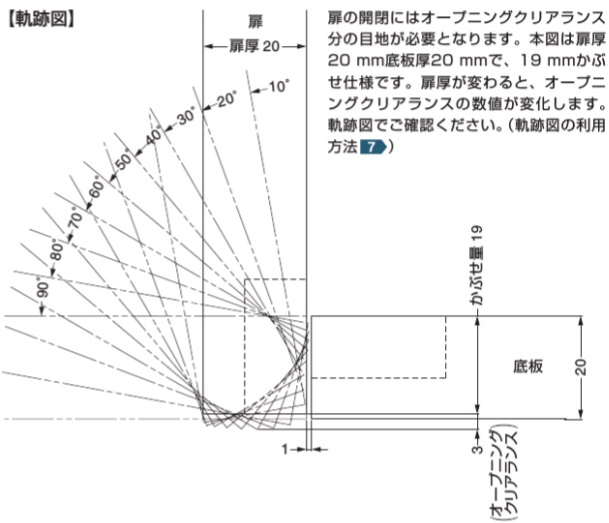

LAMP　SDH-P型 ドロップ丁番カバー付　SDH-P-SET

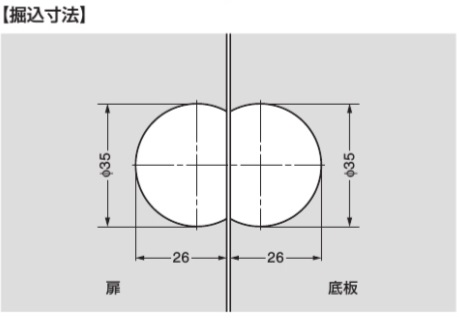

掘込深さ	12mm
推奨ねじ	皿または丸皿タッピンねじ3.5×15

• 3方向の調整ができるドロップ丁番です。

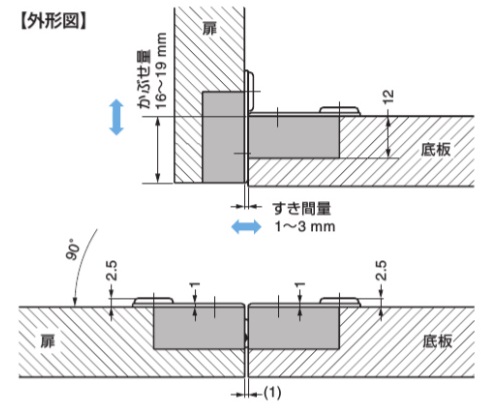

• かぶせ調整ねじを緩めるとかぶせ量調整が16～19mm、本体固定ねじを緩めるとすき間調整が1～3mm、左右調整が±1mmの範囲で行えます。

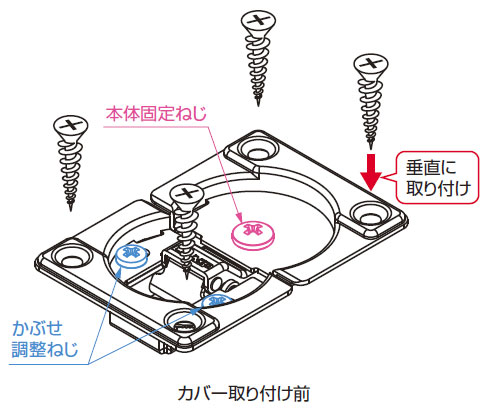

• ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
• 従来品と比べてガタが少ない構造です。

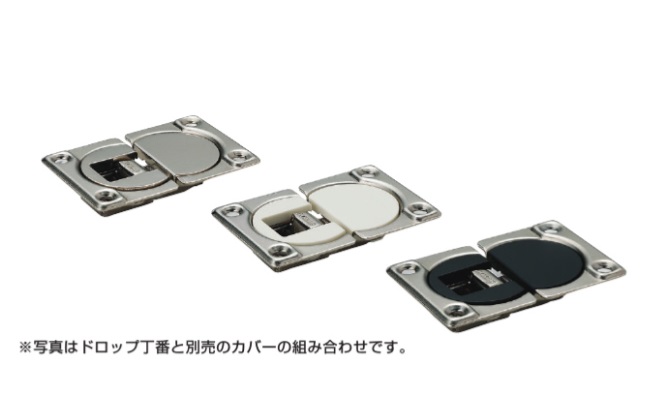

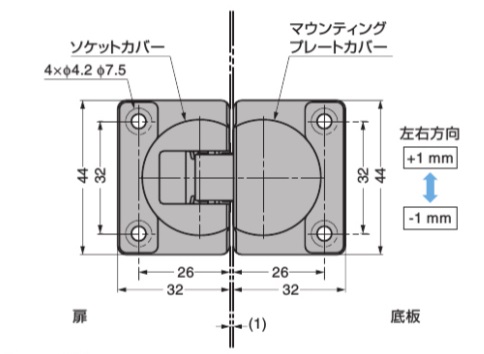

• ソケットカバー、マウンティングプレートカバーと組み合わせてご使用ください。
