  • 3方向調節式
  • かぶせ量調節ねじを緩めると、かぶせ量は14〜16mmに調節することができます。
  • 本体固定ねじを緩めると、すき間を1mm多くしたり左右調節が±1mmの範囲で行えます。
  • ライティングデスク用扉、特に、SDS-100、NSDX-10タイプステーとの併用に最適です。
  • 丁番は扉1枚に対し2ヶ必要です。
材料 亜鉛合金
適応かぶせ量 14〜16mm
推奨扉厚 16〜20mm
開角度 90度

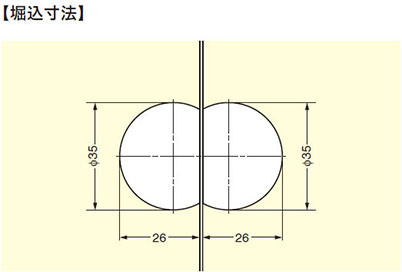

カップ径 φ35
堀込深さ 12mm
推奨ねじ なべ頭タッピンねじ3×13
品番 仕上 入数 価格 購入数
SDH-001 ニッケルメッキ 1 700円
SDH-001BL ブラック 1 700円
SDH-001-20 ニッケルメッキ 20 12,900円
SDH-001BL-20 ブラック 20 12,900円

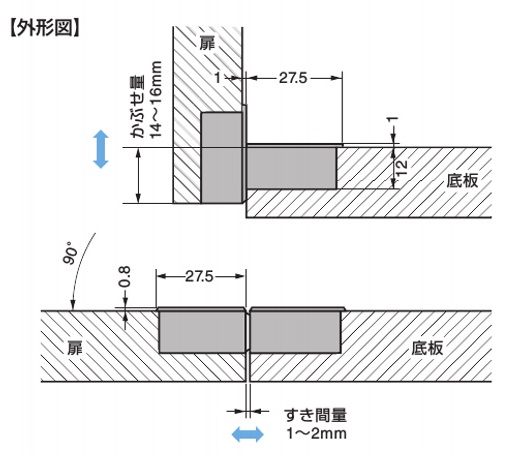

軌跡図、外形図
LAMP ドロップ丁番 SDH-001LAMP ドロップ丁番 SDH-001

扉と丁番の取付個数
LAMP ドロップ丁番 SDH-001

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

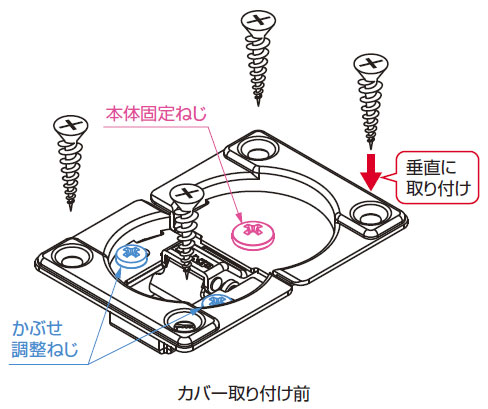

  • 3方向の調整ができるドロップ丁番です。

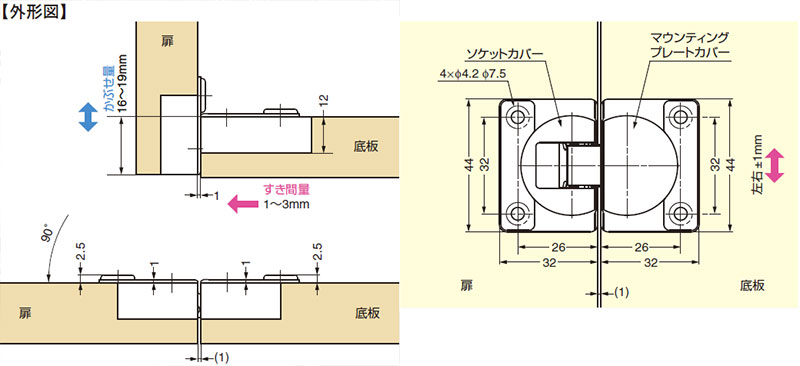

  • かぶせ調整ねじを緩めるとかぶせ量調整が16〜19mm、本体固定ねじを緩めるとすき間調整が1〜3mm、左右調整が±1mmの範囲で行えます。
    ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
  • 従来品と比べてガタが少ない構造です。
  • ソケットカバー、マウンティングプレートカバーと組み合わせてご使用ください。
掘込深さ 12mm
推奨ねじ 皿または丸皿タッピンねじ3.5×15
品番 入数 価格 購入数
SDH-P-SET 1 340円
