LAMP コンパクトソフトダウンステー CSD-10-TV型

LAMP コンパクトソフトダウンステー CSD-10-TV型

LAMP コンパクトソフトダウンステー CSD-10-TV型

LAMP コンパクトソフトダウンステー CSD-10-TV型

LAMP コンパクトソフトダウンステー CSD-10-TV型

LAMP コンパクトソフトダウンステー CSD-10-TV型

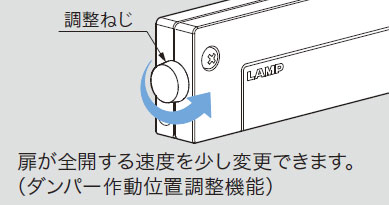

  • ラプコン機構を搭載した小型の下開き扉用ソフトダウンステーです。
  • 木口面にユニットを合わせてねじ止めするだけで簡単に施工できます。
  • 座金もテンプレートで簡単に位置出しできます。
  • 扉を閉じる際は、ダンパーの抵抗がなくなりアシストも働くため、軽く操作できます。(※機種M・Hのみ)左右兼用です。
  • キャビネット底面に取り付けるため、従来のステーよりも高さ方向のデッドスペースを少なくできます。
  • 座金もカバーをつけることで本体と色を合わせられます。

ステーの選定

  • 扉の最大モーメントに応じて3機種の中から選べます。
  • 扉の最大モーメント(N・m)=扉質量(kg)×9.80665×回転軸中心から重心位置までの距離(m)
扉の最大モーメントN・m 機種 必要数
1.0〜2.0 L 1
2.0〜3.0 M
3.0〜4.0 H

※2本使いの場合は、上記モーメントの2倍まで対応できます。

仕上/色 ニッケルめっき/ホワイト
質量 130g
使用温度 0℃〜40℃
付属品 取付座金
座金カバー
十字穴付バインドタッピンねじ3.5×30(本体取付用)
十字穴付バインドタッピンねじ3.5×15(座金取付用)
バインド小ねじM4×4(本体・座金連結用)
品番 機種 入数 価格 購入数
CSD-10-TV-L-WT L 1 1,505円
CSD-10-TV-L-BL 1 1,505円
CSD-10-TV-M-WT M 1 1,505円
CSD-10-TV-M-BL 1 1,505円
CSD-10-TV-H-WT H 1 1,540円
CSD-10-TV-H-BL 1 1,540円

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

LAMP SDH-P型 ドロップ丁番カバー付 SDH-P-SET

  • 3方向の調整ができるドロップ丁番です。
  • かぶせ調整ねじを緩めるとかぶせ量調整が16〜19mm、本体固定ねじを緩めるとすき間調整が1〜3mm、左右調整が±1mmの範囲で行えます。
    ねじを垂直に取り付けられるため簡単に施工でき、板金にも取付できます。
  • 従来品と比べてガタが少ない構造です。
  • ソケットカバー、マウンティングプレートカバーと組み合わせてご使用ください。
掘込深さ 12mm
推奨ねじ 皿または丸皿タッピンねじ3.5×15
品番 入数 価格 購入数
SDH-P-SET 1 340円
